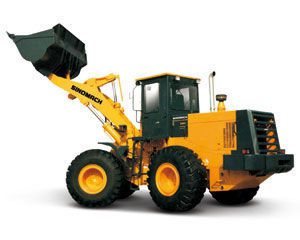

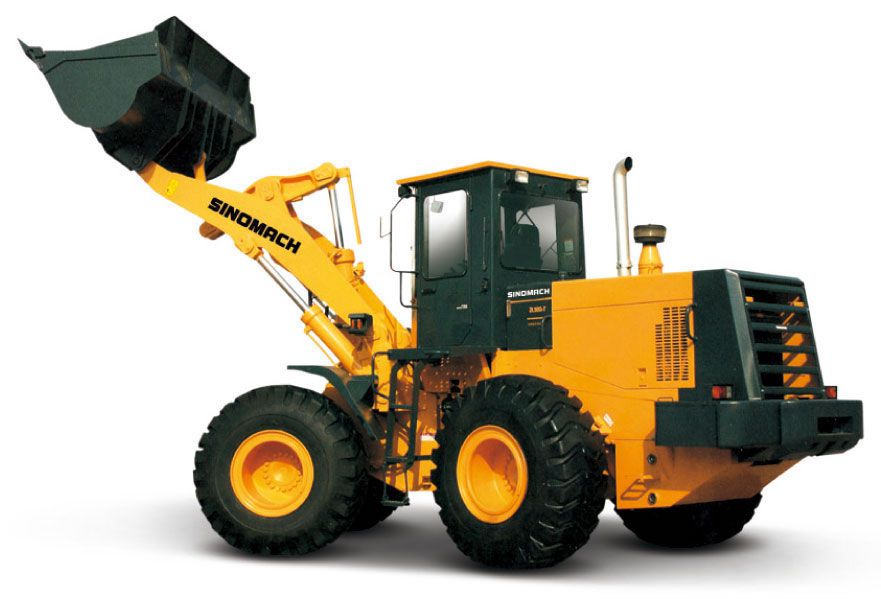

Колесный погрузчик ZL50G-7
Колесный погрузчик ZL50G-7
Колесный погрузчик ZL50G-7
Особенности колесного погрузчика:
1. Колесный погрузчик ZL50G-7 оснащается двигателем C6121 или Cummins.
2. 4 передние и 3 задние передачи переключения скорости.
3. Функция автоматического выравнивания ковша.
4. Использование цилиндра с комбинированным уплотнением обеспечивает герметичность системы и более надежную работу погрузчика.
Характеристики колесного погрузчика:
| Габаритные размеры | |||
| 1 | Длина (с ковшом на земле) | Двигатель Cummins | Двигатель ShangChai C6121 |
| 8397 мм | 8247 мм | ||
| 2 | Ширина (за исключением колес) | 2800 мм | |
| 3 | Ширина ковша | 2963 мм | |
| 4 | Высота (включая высоту кабины) | 3450 мм | |
| 5 | Колесная база | 3200 мм | |
| 6 | Обод колеса | 2200 мм | |
| 7 | Минимальный дорожный просвет | 450 мм | |
| Основные технические характеристики | |||
| 1 | Номинальная нагрузка | 5000 кг | |
| 2 | Рабочий вес | 16400 кг | |
| 3 | Номинальная емкость ковша | 3.0 м3 | |
| 4 | Максимальное усилие отрыва (ковша экскаватора) | 160 кН | |
| 5 | Максимальная высота разгрузки | 3050 мм | |
| 6 | Размах разгрузки ковша | 1107 мм | |
| 7 | Угол разгрузки в любой позиции | ≥45° | |
| 8 | Глубина копания (включая нижнюю горизонтальную часть ковша) | 210 | |
| 9 | Минимальный радиус поворота | ||
| (1) Вне ковша | 5970 мм | ||
| (2) Вне задних колес | 5775 мм | ||
| 10 | Угол поворота рамы | 40° | |
| 11 | Угол колебания задней оси | ±11° | |
| 12 | Время поднятия ковша | ≤5 с | |
| 13 | Время опускания ковша | ≤3.8 с | |
| 14 | Время разгрузки | ≤1.2 с | |
| 15 | Скорость перемещения (км/ч), 4 передние 3 задние передачи | ||
| (1) (Вперед / Назад) 1 | 6.7/6.7 | ||
| (2) (Вперед / Назад) 2 | 12.2/12.2 | ||
| (3) (Вперед / Назад) 3 | 25.6/25.6 | ||
| (4) Вперед 4 | 39/ | ||
| Дизельный двигатель | |||
| 1 | Модель | Двигатель Cummins 6CT AA 8.3-C215 (TIER2) | Двигатель ShangChai C6121 |
| 2 | Тип | Прямой впрыск. Турбо-зарядка. Водяное охлаждение | |
| 3 | Номинальное значение выходного напряжения | 160 кВт | 162 кВт |
| 4 | Внутреннее отверстие цилиндра / такт | 114/135 мм | 121/152 мм |
| 5 | Общий выход цилиндра | 8.3 л | 9.7260 л |
| 6 | Модель пускового мотора | 42MT | KB-24V |
| 7 | Мощность пускового мотора | 8.2 кВт | 7.5 кВт |
| 8 | Напряжение пускового мотора | 24 В | 24 В |
| 9 | Номинальная скорость | 2200 об/мин | 2200 об/мин |
| 10 | Максимальный крутящий момент | 975 Н.м | >843 Н.м |
| 11 | Тип запуска | Электрический | Электрический |
| 12 | Минимальное удельное потребление топлива | 207 г/кВт.ч | <235 г/кВт.ч |
| 13 | Минимальное удельное потребление масла двигателем | 0.9-1.6 г/кВт.ч | 0.95-1.77 г/кВт.ч |
| 14 | Вес нетто | 617 кг | 960 кг |
| Система передачи | |||
| Преобразователь крутящего момента | |||
| 1 | Модель | ZF technology WG200 | |
| 2 | Тип | 3-элементный, одноступенчатый | |
| 3 | Коэффициент крутящего момента | 2.55 | |
| 4 | Тип системы охлаждения | Циркуляция масла под давлением | |
| Коробка передач | |||
| 1 | Модель | ZF technology WG200 | |
| 2 | Тип | Переключение мощности, постоянное стимулирование передачи в сетке | |
| 3 | Позиция переключения передачи | 4 передние и 3 задние передачи | |
| Ось и шина | |||
| 1 | Тип главного редуктора | Спирально-зубчатая коническая передача, одноступенчатый | |
| 2 | Коэффициент передачи главного редуктора | 4.556 | |
| 3 | Тип редуктора | Одноступенчатый планетарный | |
| 4 | Передача коэффициента редуктора | 5 | |
| 5 | Общий коэффициент передачи | 22.78 | |
| 6 | Максимальная сила тяги | 150 кН | |
| 7 | Размер шины | 23.5-25-16PR | |
| Гидравлическая система рабочих устройств | |||
| 1 | Модель масляного насоса (включая тормозной насос) | P257B367ILZA20-6GCXZA10-1 (для Cummins) | 323-9121-038 (для C6121) |
| 2 | Давление системы | 20 МПа | |
| 3 | Модель многоканального регуляционного клапана | 7130-B97 | |
| 4 | Модель управляющего клапана | 406-1044-1145 | |
| 5 | (Диаметр*Длина) Размеры подъемного цилиндра | Ф160*90*715 мм | |
| 6 | (Диаметр*Длина) Размеры наклонного цилиндра | Ф180*90*530 мм | |
| Система управления | |||
| 1 | Тип | Средне-шарнирная рама. Полностью гидравлическое рулевое управление | |
| 2 | Модель насоса рулевого управления (включая регулирующий насос) | P257-G63467ZAC6/P124-G16ING (для Cummins) | 324-9125-017 ( для C6121) |
| 3 | Модель редиректора | Danfoss 150G4107 | |
| 4 | Давление системы | 16 МПа | |
| 5 | Размеры цилиндра рулевого управления | Ф90*45*435 мм | |
| Тормозная система | |||
| 1 | Тип ходового тормоза | Пневматическая гидравлическая тормозная система (для Cummins) | Полностью гидравлическая тормозная систем (для C6121) |
| 2 | Давление в системе | Многодисковый тормоз мокрого типа в оси | |
| 3 | Максимальное давление тормозного масла | 55 кгс/см2 | |
| 4 | Тип аварийного тормоза | Пневматический тормоз с ручным выключением | Автоматический масляный гидравлический тормоз с ручным выключением |
| 5 | Тип парковочного тормоза | Барабанный тормоз, пневматический тормоз с ручным выключением | |
| Емкость масляной системы | |||
| 1 | Топливо (дизель) | 250 л | |
| 2 | Смазочное масло для двигателя | Cummins :19 л ShangChai: 42 л | |
| 3 | Масло для преобразователя и коробки передач | 42 л | |
| 4 | Масло для гидравлической системы | 220 л | |
| 5 | Масло для ведущих осей (передняя/задняя) | 20/20 л | |
Корпорация SINOMACH является профессиональным китайским производителем и поставщиком колесных погрузчиков в Китае, мы также предлагаем гусеничный кран, гусеничный бульдозер, экскаватор-погрузчик, и многое другое.
